压力测试和控制系统井控维修车间

1.车间范围介绍

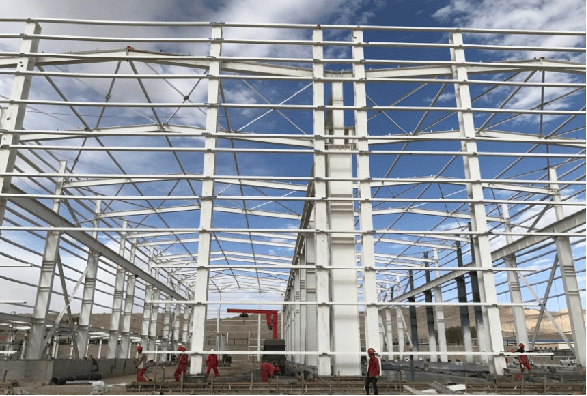

• 新厂房从整体设计开始，与建筑设计方一起进行规划和布置。
• 老厂房改造、前期调研、规划、施工。

2.技术参数特点

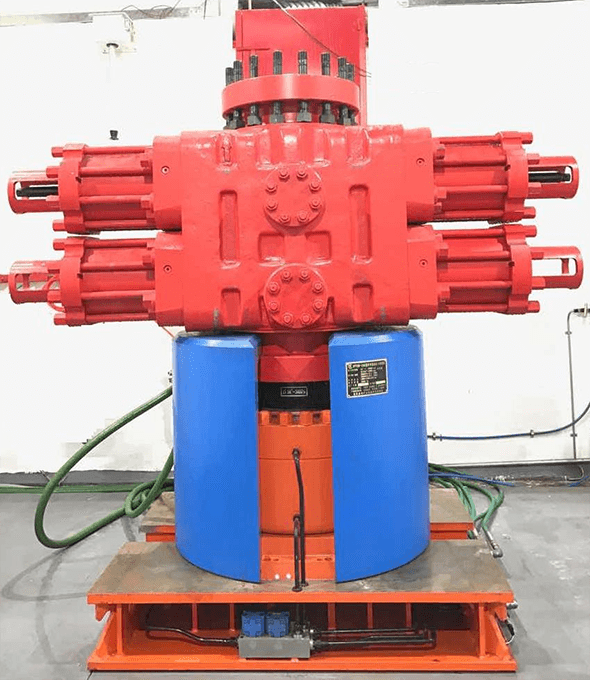

• 适用于：防喷器，节流管汇，防喷器内部工具，阀门部件压力测试。
• 水封压力检测范围：0-200MPa
• 气体密封压力检测范围：0-140MPa
• 液压站工作压力：21MPa
• 送风工作压力：<0.9MPa
• 试验工作介质：清水（淡水）
• 压力测试精度：0.5% f.s.
• 工作电压：380V，50Hz
• 环境工作温度：-13~50℃（低于0℃需开启加热系统）

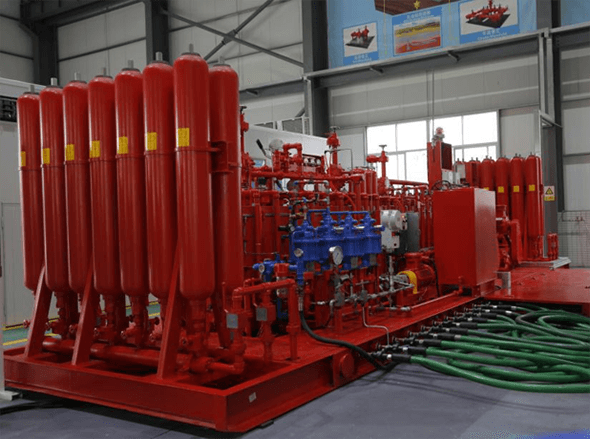

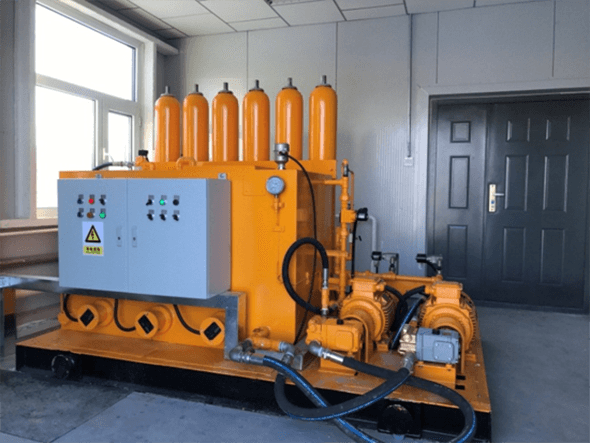

1. 控制单元作为液压站的核心，能够模拟钻井现场的实际应用需求。

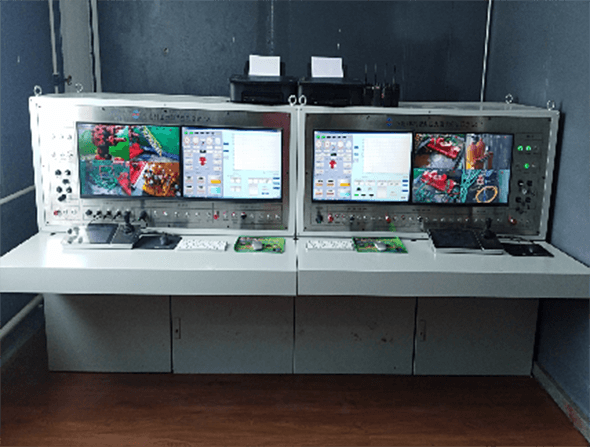

2. 测控系统具备切换时间测量、切换液量计算、自动升压试验、数据采集记录及报表生成等功能。
3. 系统支持就地手动操作和远程自动控制，能够满足多样化的井控需求。

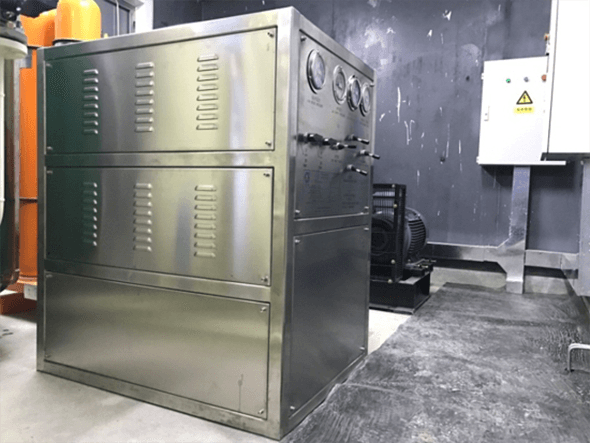

4. 控制液压站和高压试验泵组采用模块化设计，提升了系统的灵活性和可维护性。

3. 系统组成
